Этот прибор, продолжение темы эмуляции исправного катализатора третьего поколения. Прибор универсален, его можно использовать в системах контроля отработавших газов, с любыми передними датчиками. Прибор, можно конфигурировать под два основных типа датчиков, а также, изменять настройки выходного сигнала. Прибор, имеет один канал эмуляции в отличии от прибора ОЗОН где два независимых канала эмуляции, и способен работать в системах с одним банком датчиков.
Прибор, способен заменить все типы эмуляторов, выпускаемых ранее (B1S1OSG, B1S1LAF).
Главные отличия от приборов первого и второго поколения:

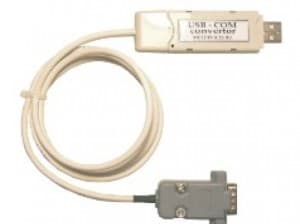

Кабель-конвертер USB-COM для B12S12 и B2C
Кабель-конвертер предназначен, для связи приборов B12S12 и B2C с программой M.C.E.Devices configurator и B2Catalyst configurator, соответственно, установленной на компьютере, или ноутбуке со встроенным USB портом.

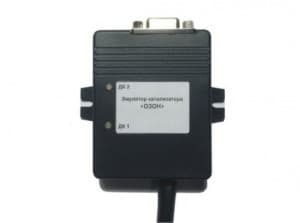

Эмулятор ДК ОЗОН
Эмулятор дополнительных датчиков кислорода (далее прибор), предназначен для эмуляции сигналов, “после катализаторных” датчиков кислорода (ДК). Эмулятор обеспечивает полную замену сигнала штатных задних ДК, отвечающих за контроль работы каталитических нейтрализаторов, в случае диагностики датчиков кислорода, системы выпуска отработавших газов. Прибор обеспечивает эмуляцию работы дополнительных ДК, анализируя сигналы основных (первых, B1S1 и B2S1) диоксид циркониевых, 1-вольтовых ДК, а также широкополосных LAF сенсоров (5-ти контактные датчики обедненной смеси). Для каждого типа датчиков предусмотрен соответствующий режим работы прибора - OSG и LAF. Прибор в режиме OSG и LAF эмулирует сигналы 1-вольтовых датчиков на основе диоксида циркония (электрохимические), которые всегда (от EURO-3 и выше) устанавливаются после каталитического нейтрализатора.
Параметры прибора
1 Напряжение питания 10-15 В
2 Ток потребления не более 0,05 А
3 Входное сопротивление 1 мОм
4 Выходное сопротивление 10 кОм
5 Амплитуда входного сигнала 0 - 5,0 В
6 Минимальная амплитуда выходного сигнала «бедная смесь» для OSG, LAF 0,05 В
7 Максимальная амплитуда выходного сигнала «богатая смесь» для OSG, LAF 0,95 В
8 Температурный диапазон работы от -25 до +85°C
9 Габариты прибора 73×77×21 мм
10 Масса прибора 100 г.

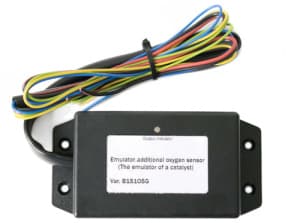

Эмулятор B1S1OSG
Эмулятор дополнительного датчика кислорода, предназначен для эмуляции сигнала «после катализаторного» датчика кислорода (ДК, OS — Oxygen Sensor), и является усовершенствованной версией прибора B1S1OS.
Эмулятор обеспечивает полную замену сигнала штатного дополнительного ДК, отвечающего за контроль работы каталитического нейтрализатора, в случае его неэффективной работы, для контроля исправности датчиков кислорода системы.
Прибор обеспечивает эмуляцию работы дополнительного ДК, анализируя сигнал основного (первого, B1S1) или второго (B1S2), диоксид циркониевого 1 вольтового ДК. Прибор эмулирует сигналы таких же, 1 вольтовых датчиков на основе диоксида циркония, применяемые для диагностики каталитического нейтрализатора (B1S2). Этот узкополосый датчик имеет общий, а в некоторых случаях отличающийся от «массы» автомобиля сигнальный минус, для согласования уровней сигнала, в данном приборе применен дополнительный вход, определяющий уровень сигнального минуса датчика, и согласующий по нему выходной сигнал.
Таким образом, этот прибор является более универсальным, чем B1S1OS и его можно использовать на автомобилях с разными уровнями сигнальных «масс» датчиков кислорода. Прибор рекомендуется для установки на дополнительный (катализаторный) датчик кислорода, в случае когда на автомобиле установлен передний A/FR сенсор, при этом требуется работающий дополнительный датчик, находящийся в среде отработанных газов, но без катализатора.
Выпуск прекращен.
