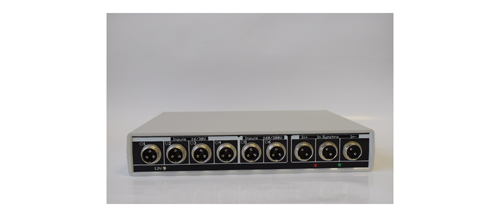

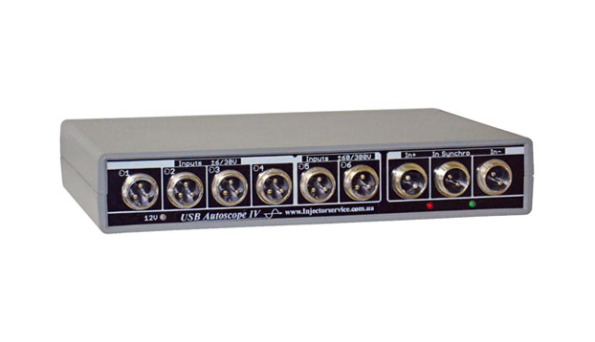

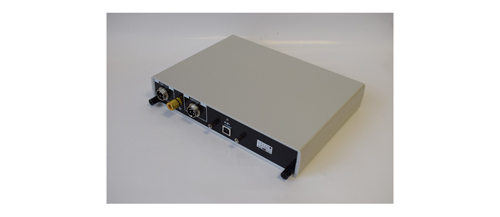

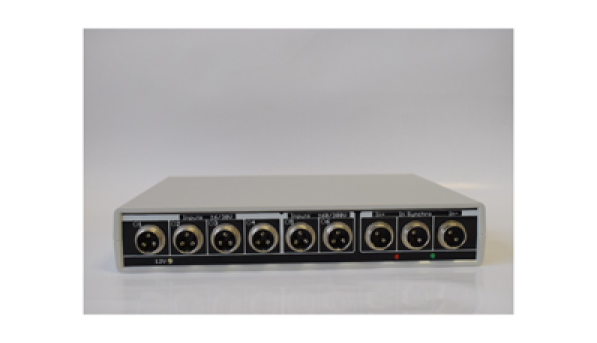

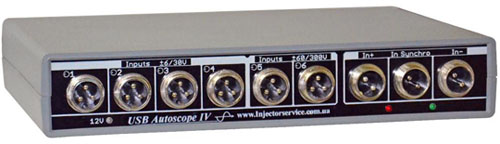

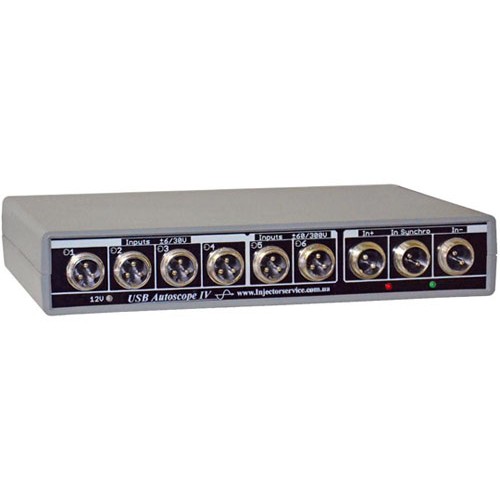

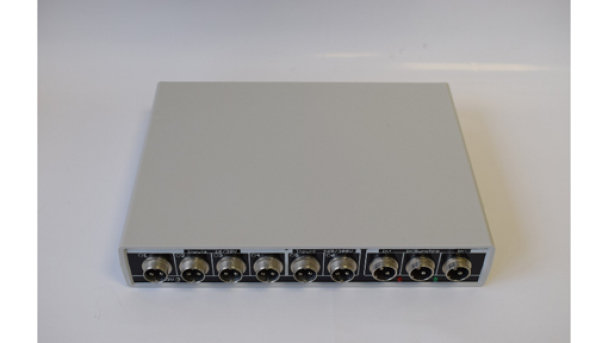

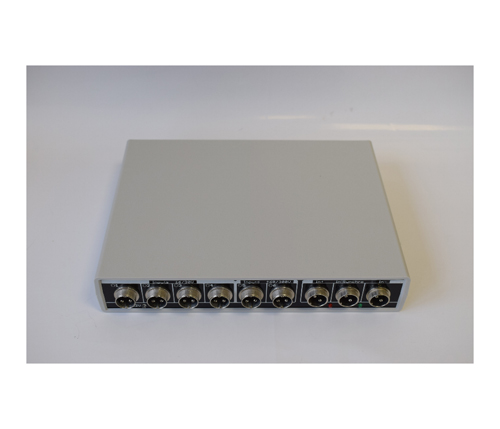

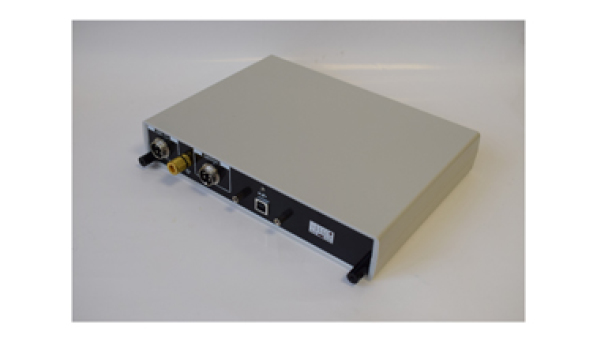

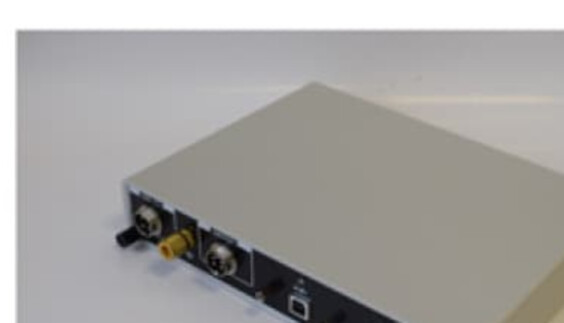

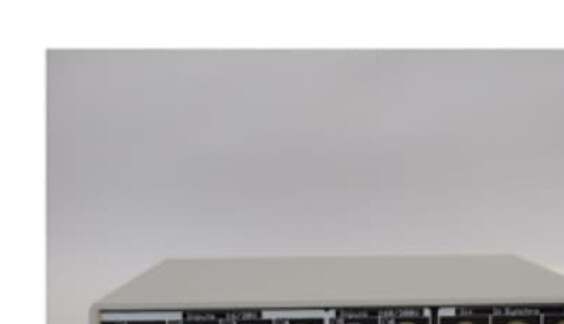

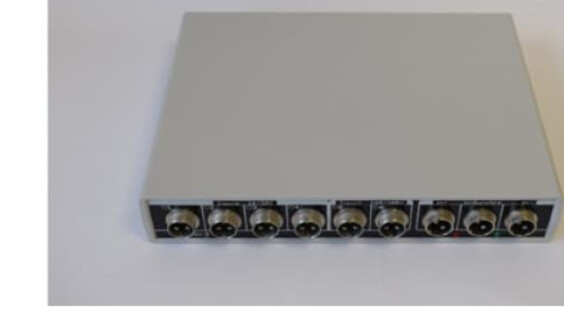

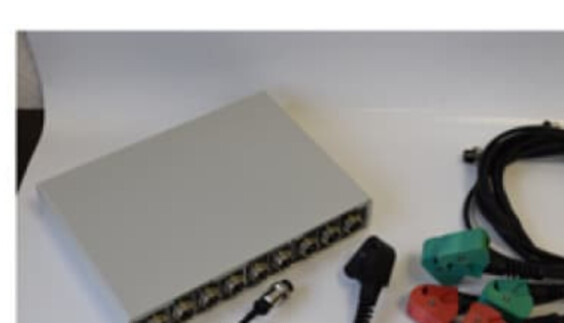

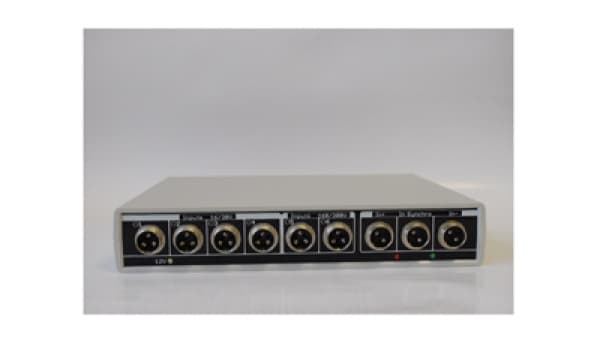

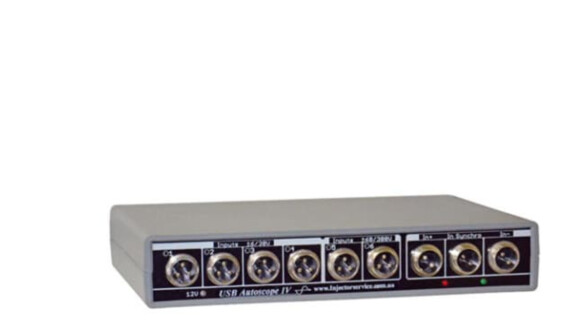

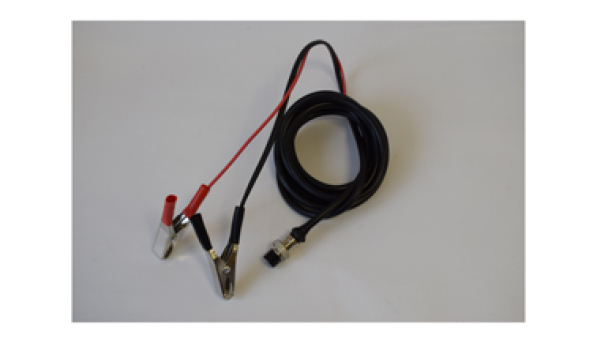

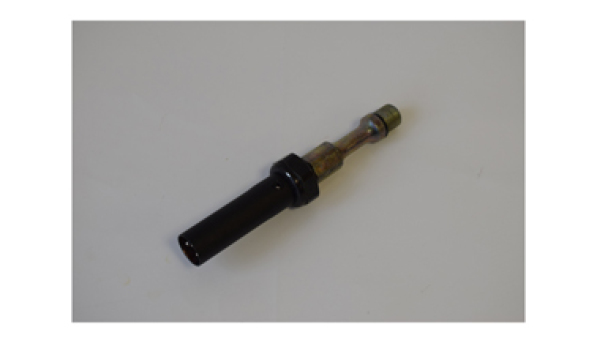

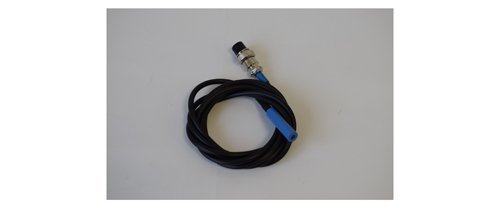

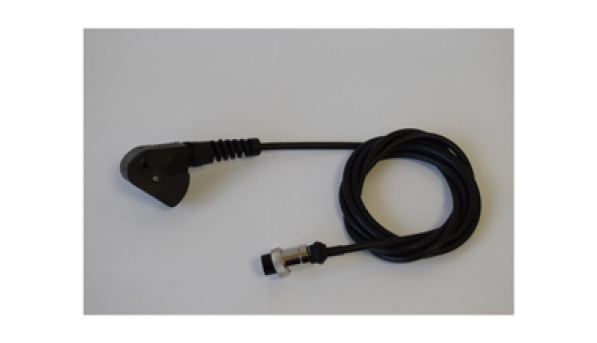

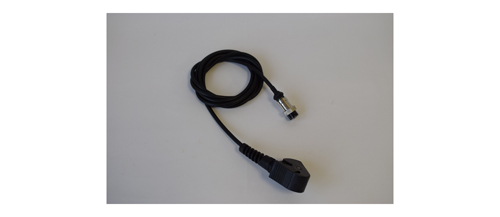

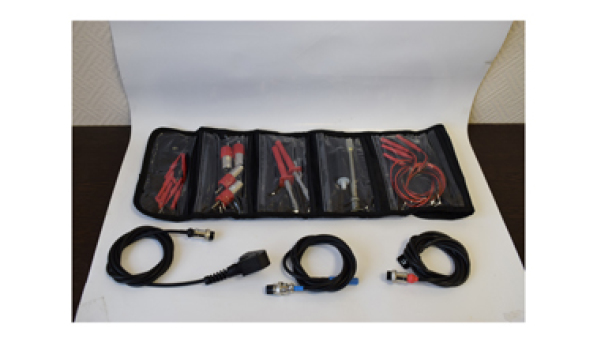

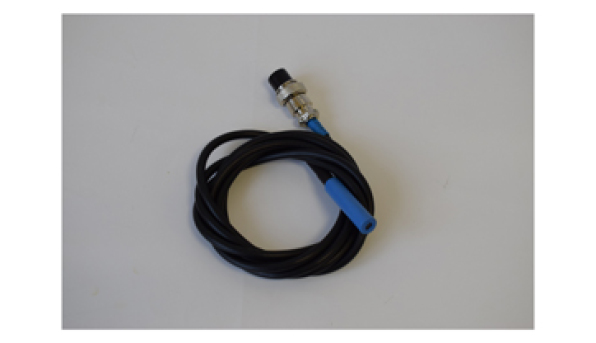

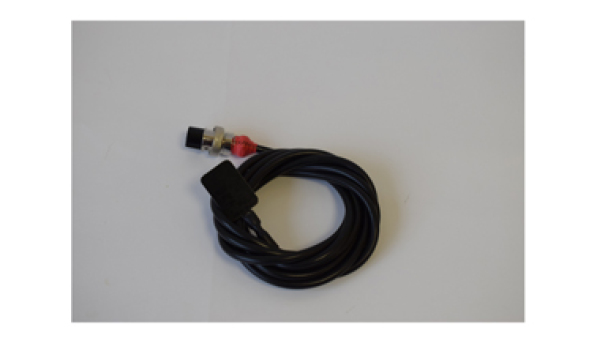

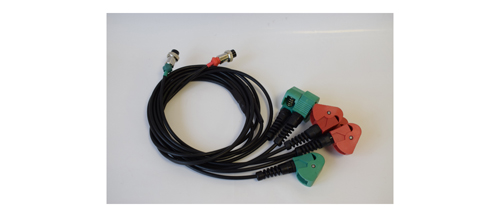

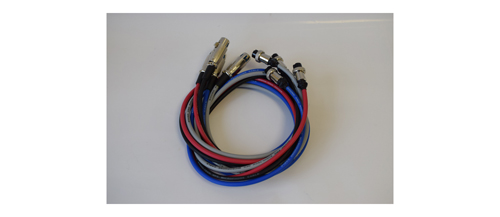

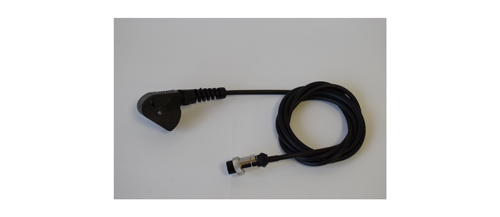

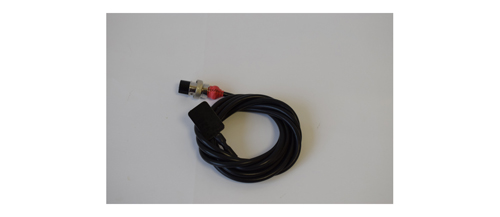

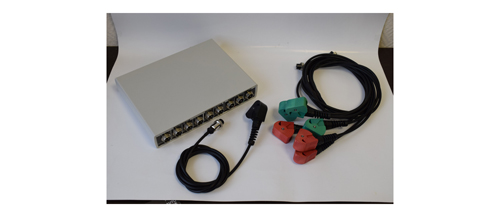

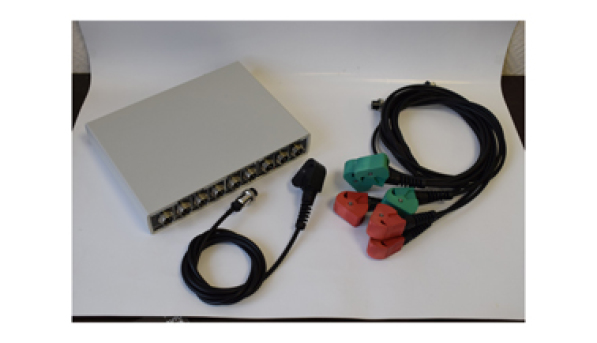

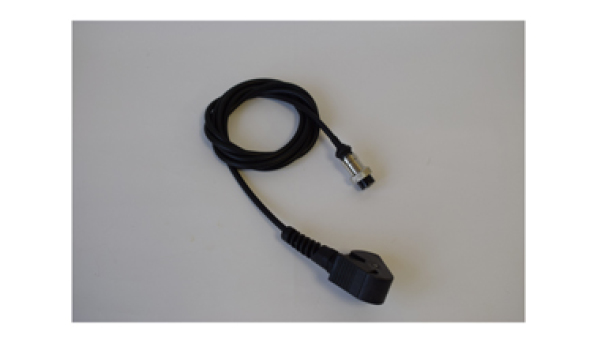

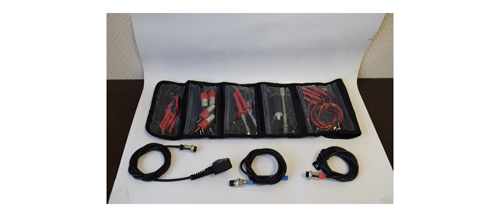

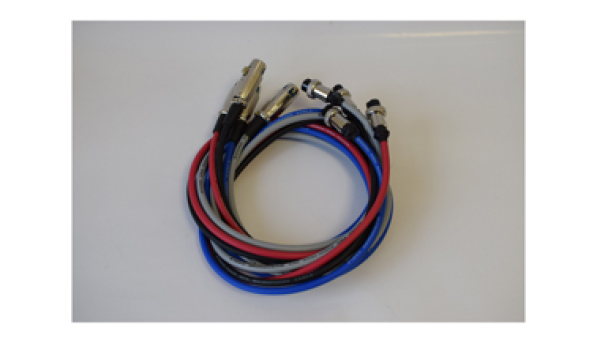

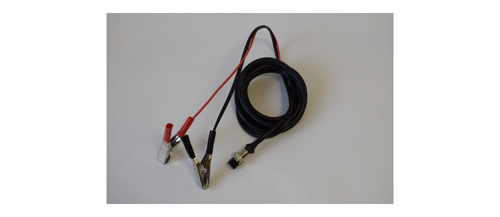

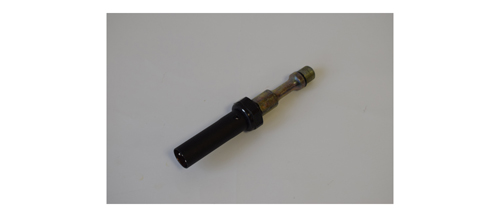

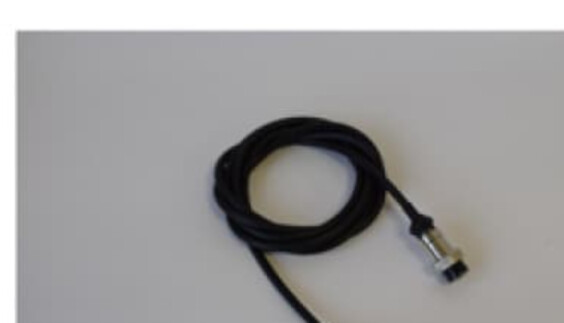

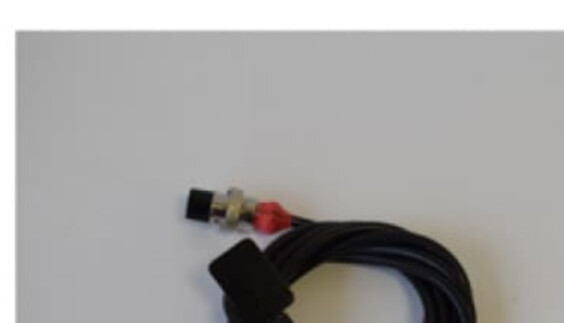

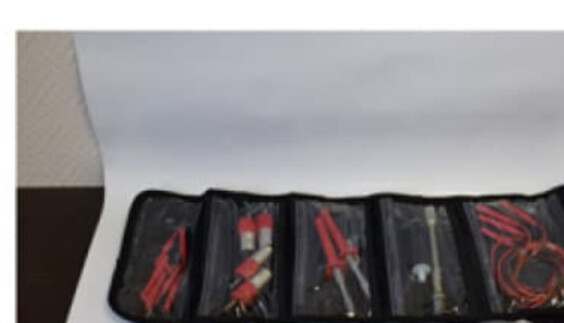

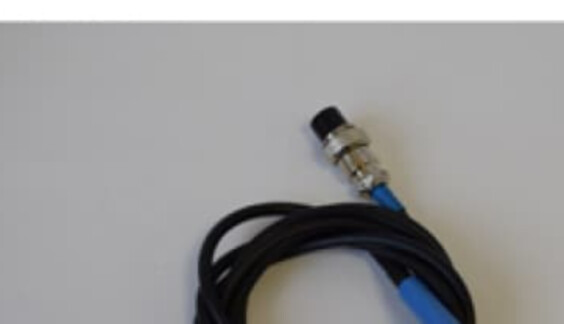

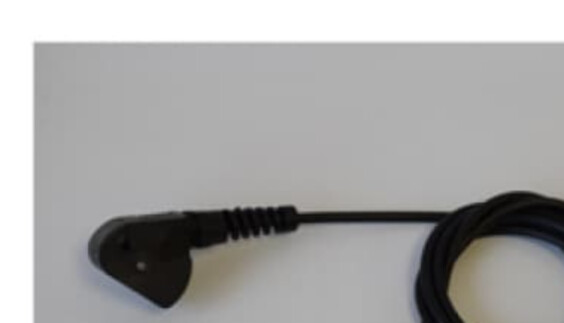

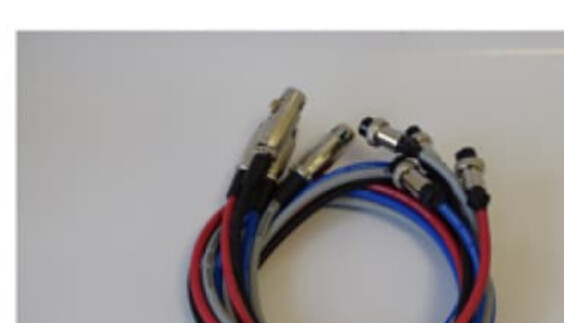

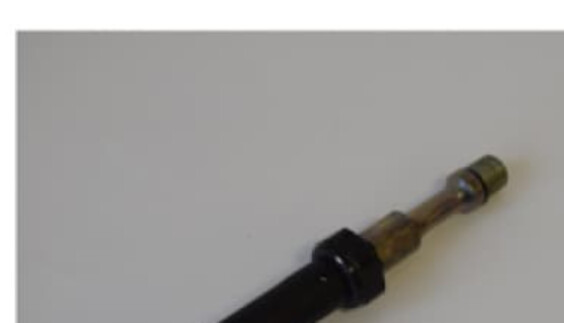

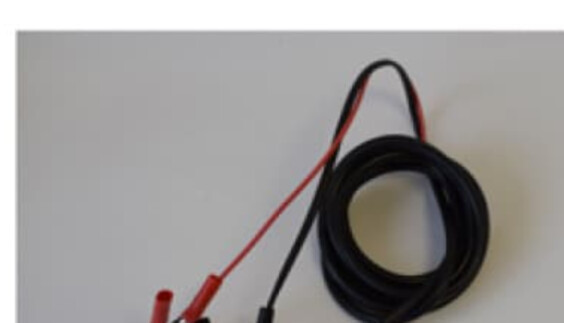

USB Autoscope IV

Цифровой осциллограф USB Autoscope IV (осциллограф Постоловского) является улучшенной версией USB Autoscope III и предназначен для просмотра, сохранения и анализа цифровых и аналоговых сигналов с электрических цепей автомобиля с целью поиска неисправностей в электронных системах автомобиля и диагностики механики бензиновых двигателей. Прибор подключается к ПК через USB-порт.

Основные отличия USB Autoscope IV от USB Autoscope III:

• встроенный адаптер зажигания;
• питание датчиков от прибора;

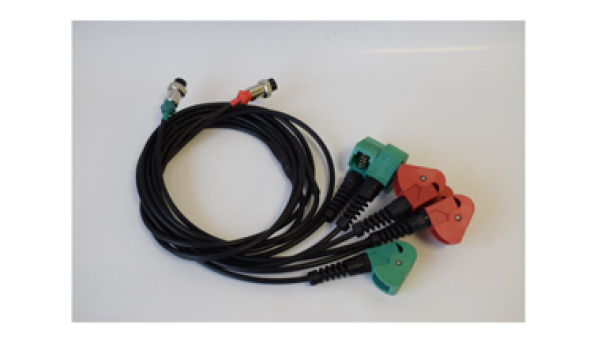

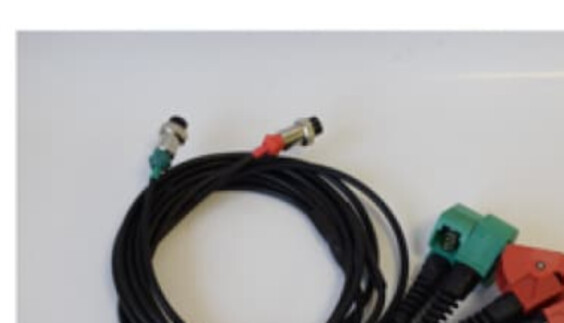

• удобная светодиодная подсветка на измерительных адаптерах;
• подставка-держатель для прибора и датчиков.

Возможности прибора

• Отображение осциллограмм сигналов датчиков и исполнительных устройств с одновременной записью и измерением исследуемого сигнала в реальном масштабе времени;
• Анализ осциллограмм первичного и вторичного напряжения. Отображение осциллограмм в режимах «парад», «растр», «наложение»;
• Широкие возможности анализа параметров сигналов — определение максимального/минимального/среднего напряжения и разности напряжений, а также временных параметров сигнала — длительности импульса, частоты, скважности и фазы сигнала;
• Поддержка внешних встраиваемых программных модулей (Plug-In) для выполнения специфических тестов;
• Измерение угла опережения зажигания (УОЗ) по осциллограмме давления в цилиндре (при наличии соответствующего датчика);
• Отображение графика разряжения для оценки состояния механики двигателя методом исследования характера изменения разрежения во впускном коллекторе, измерения уровня пульсаций давления газов в картере и в выхлопной трубе;
• Оценка относительной компрессии в цилиндрах двигателя на основании осциллограммы тока стартера (при наличии токовых клещей). Известно, что чем больше компрессия в цилиндре, тем больше амплитуда пульсаций тока стартера на такте сжатия в данном цилиндре;
• Автоматический анализ записанной осциллограммы на базе VBScript или JScript файлов с получением отчета, а также автоматической маркировки и комментирования характерных участков осциллограммы;
• Свободное переключение аналоговых входов (возможность подключения канала осциллографа к любому из физических входов «на лету»);
• Возможность синхронизации по любому из 8 каналов осциллографа (анализатора) с выбором режима синхронизации по переднему или заднему фронту;
• Сохранение полученных данных в формате JPEG или бинарного файла;
• Возможность редактирования записанных сигналов;
• Возможность распечатки текущих или сохраненных осциллограмм на принтере;
• Возможность создания пользовательских настроек для часто используемых режимов;
• Прочие.

Прибор может работать в следующих режимах:

• режим аналогового осциллографа;
• режим цифрового анализатора;
• режим диагностики системы зажигания;
• график разряжения;
• режим диагностики системы газораспределения;
• режим измерения угла опережения зажигания;
• режим измерения временных параметров сигнала;
• измерение относительного расхода топлива;
• автоматический анализ осциллограмм.

Технические характеристики

Прибор может работать в двух режимах:

• режим 1-но, 2-х, 4-х, 8-ми канального аналогового осциллографа,
• режим цифрового (2-х) 4-х или 8-ми канального цифрового анализатора.

Режим аналогового осциллографа

Режим цифрового анализатора

Минимальные требования к компьютеру для Autoscope IV: Microsoft Windows 98SE/ME/2000/XP/Vista/7/8, Pentium IV, 2000 МГц, 1024 Мб ОЗУ, HDD 10 Гб UDMA 100, наличие USB 2.0 480 Мбит/с (HI-SPEED) порта.

Внимание! Ток потребления любого USB устройства не должен превышать 500mA. Ток потребления USB Autoscope IV в рабочем режиме составляет 180mA. Но, не смотря на это, при включении USB Autoscope IV на некоторых моделях компьютеров происходит снижение напряжения питания +5V шины USB компьютера — из-за сбоя в цепи питания шины USB компьютера, USB Autoscope IV не включается и не может в штатной комплектации работать на таких компьютерах. Решить данную проблему на таких компьютерах можно путем изменения настроек в BIOS, настроек в Windows, либо покупкой устройства USB-Hub или USB-удлинителя с дополнительным питанием.
